Capteur rotatif avec roulement

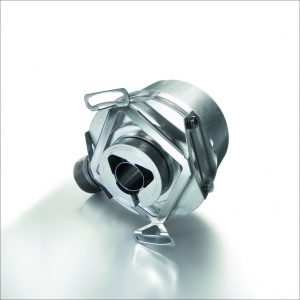

Le capteur rotatif avec roulement des séries ERN, ECN et EQN possèdent un roulement et un accouplement statorique intégrés. Ils se distinguent par un montage simple et une faible hauteur. Leur large champ d’application couvre aussi bien les mesures simples que l’asservissement de position et de vitesse sur les entraînements électriques. L’utilisateur glisse l’arbre creux directement sur l’arbre à mesurer, puis le serre.

Les capteurs rotatifs avec roulement des séries ROD, ROC et ROQ intègrent leur propre roulement et une version étanche. Ils se montrent robustes et compacts. Leur accouplement au moteur ou à la broche se fait côté rotor, à l’aide d’un accouplement d’arbre séparé. Ce composant corrige le jeu axial et les erreurs d’alignement entre l’arbre du capteur et celui du moteur

Les capteurs rotatifs optiques et inductifs sont dans de nombreux cas compatibles avec le montage. Alors que les capteurs rotatifs optiques offrent une plus grande précision, les capteurs rotatifs inductifs impressionnent par leur grande robustesse et leur insensibilité à l’encrassement, ainsi que par leurs dimensions plus compactes. Le constructeur de machines et d’installations peut donc les utiliser sur un seul et même moteur et ainsi optimiser, par exemple, la précision ou la longueur de son système.

De plus, outre les capteurs monotour, il existe également des capteurs multitours avec engrenage pour le comptage des tours complets. En variantes avec ou sans palier et avec différents modèles et diamètres d’arbre, ils complètent la gamme de capteurs rotatifs HEIDENHAIN avec interface DRIVE-CLiQ. De nombreux capteurs rotatifs avec interface DRIVE-CLiQ disposent également de caractéristiques spéciales. :

Capteurs rotatifs avec roulement et accouplement statorique intégré :
